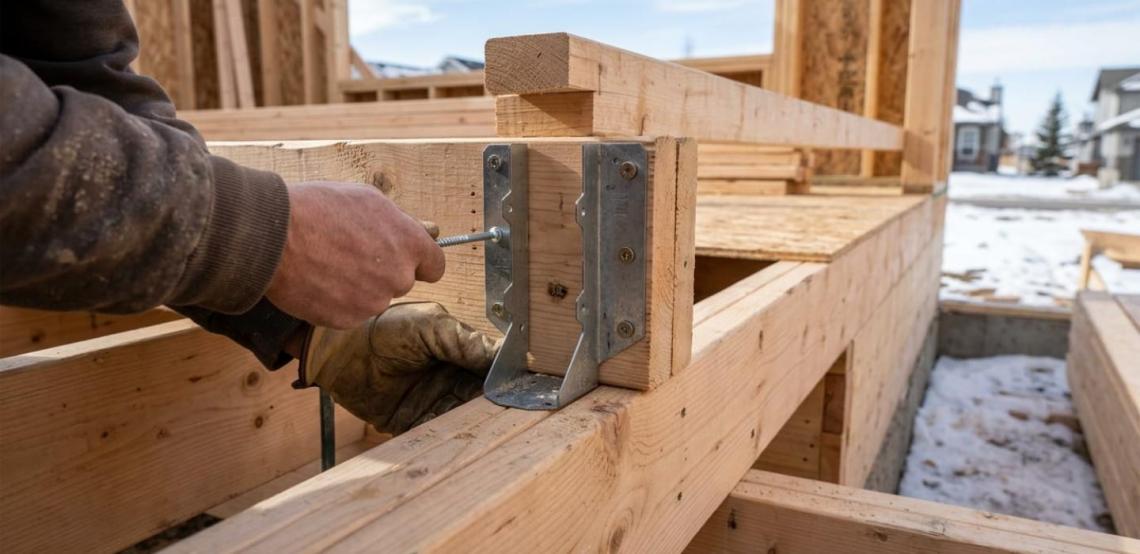

Lorsqu'une solive doit être fixée contre une poutre, le sabot de charpente est souvent le connecteur le plus logique. Sa forme enveloppe l'extrémité de la pièce portée et lui fournit un appui clairement identifié. L'équerre renforcée répond à une autre logique : elle relie ou consolide deux éléments formant généralement un angle droit. Les deux connecteurs peuvent donc être présents sur un même chantier, mais ils ne doivent pas être interchangés simplement parce qu'ils sont fabriqués dans un acier galvanisé perforé. Le choix dépend de la forme de l'assemblage, de la section des bois, du support et des fixations prévues par le fabricant.
Sabot ou équerre renforcée : lequel choisir selon l'assemblage ?
La première question à se poser est simple : la pièce de bois doit-elle être soutenue par-dessous ou seulement maintenue contre un autre élément ? Lorsqu'une solive arrive en bout contre une poutre, le sabot est généralement le connecteur le plus adapté. Lorsqu'il faut relier deux pièces à angle droit ou renforcer une jonction, l'équerre offre davantage de possibilités.
Une équerre renforcée ne remplace toutefois pas automatiquement un sabot. Un sabot soutient la pièce par-dessous et la maintient sur ses deux côtés. Une équerre posée sur une seule face ne reproduit pas nécessairement ce fonctionnement. Elle est plus pertinente lorsque la pièce repose déjà sur un support et que le connecteur sert principalement à maintenir l'angle ou à limiter un déplacement. Pour une solive suspendue contre une poutre, le sabot reste généralement plus cohérent ; pour une liaison entre une lisse et un montant, une équerre peut être plus facile à installer.
Avant de remplacer un type de connecteur par un autre, il faut vérifier :
-
le sens des efforts ;
-
la présence ou non d'un appui sous la pièce ;
-
le nombre de connecteurs prévu ;
-
le type de fixation autorisé ;
-
les données techniques de la référence choisie.
Quand utiliser un sabot de charpente ?
Le sabot forme un logement dans lequel vient s'insérer l'extrémité de la pièce portée. Il est notamment utilisé pour fixer une solive contre une poutre, une panne contre un élément porteur, une traverse d'ossature, un chevêtre, une butée de chevron, ou toute pièce de bois contre un support compatible. Son principal avantage est de fournir un appui inférieur : la pièce ne dépend donc pas uniquement des vis ou des pointes installées sur ses côtés.
Un sabot de charpente à ailes extérieures est disponible dans plusieurs dimensions afin de s'adapter aux principales sections de poutres, de pannes et de solives. Sur une série de solives, le sabot facilite également le positionnement des pièces et permet de répéter un même type d'assemblage. Il faut néanmoins contrôler l'alignement et la hauteur de chaque connecteur avant de terminer la fixation.
Quand choisir une équerre renforcée ?
L'équerre renforcée relie deux surfaces formant généralement un angle droit. Contrairement au sabot, elle ne crée pas forcément un logement complet autour de l'extrémité du bois. Elle convient notamment pour fixer une lisse sur un support, relier un poteau et une traverse, maintenir un chevron, renforcer un chevêtre, assembler des éléments d'ossature ou consolider une pergola, un carport ou une structure similaire.
La présence de nervures ou de plis de renfort limite la déformation du connecteur. Une équerre renforcée supporte donc des sollicitations plus importantes qu'une petite équerre de menuiserie, à condition de respecter son plan de fixation. Une équerre renforcée est proposée dans plusieurs formats adaptés aux assemblages de charpente et d'ossature bois.
Comment choisir le type et les dimensions du connecteur ?
Une fois le type de connecteur déterminé, il reste à sélectionner la bonne géométrie. La largeur, la hauteur, la position des ailes et les fixations doivent correspondre à l'assemblage réel. Un connecteur plus grand n'est pas automatiquement plus performant : un sabot mal ajusté ou une équerre fixée avec des vis inadaptées peut donner un assemblage moins fiable qu'un modèle plus petit correctement posé.
Sabot à ailes extérieures ou à ailes intérieures ?
Les ailes sont les parties fixées sur l'élément porteur. Sur un sabot à ailes extérieures, elles s'ouvrent de chaque côté du logement : les trous restent faciles d'accès et la pose est pratique lorsque la face du support est suffisamment dégagée. Ce format convient bien aux assemblages courants de poutres, de pannes ou de solives, mais il faut prévoir assez de place sur les côtés du sabot.
Le sabot à ailes intérieures possède des ailes repliées vers le logement de la pièce portée. Il prend moins de place sur la face extérieure et offre une finition plus discrète : il peut être intéressant près d'un angle, lorsque l'espace latéral est limité, lorsqu'un autre élément gêne les ailes extérieures, ou pour réduire la visibilité du connecteur. Le choix entre les deux formes ne doit pas reposer uniquement sur l'esthétique : il faut aussi vérifier l'accessibilité des trous et la compatibilité avec le support.
Quelle largeur et quelle hauteur de sabot ?
La largeur intérieure du sabot doit correspondre à la largeur réelle de la solive ou de la poutre. Un sabot trop étroit ne doit pas être écarté ou déformé pour faire entrer le bois. Un modèle trop large laisserait du jeu autour de la pièce et compliquerait son positionnement.
La hauteur du sabot doit également rester cohérente avec la hauteur de la pièce portée. Elle détermine la surface de maintien latéral, le nombre de trous disponibles, la répartition des fixations et la position des pointes ou des vis par rapport aux bords du bois. Il n'est pas toujours nécessaire de choisir le sabot le plus haut : la dimension doit correspondre aux tableaux et configurations prévus par le fabricant.
Bien fixer le connecteur : vis, pointes et trous à respecter
Peut-on utiliser des vis à bois classiques ?
Une vis à bois courante n'est pas automatiquement compatible avec un sabot ou une équerre. Les fixations pour connecteurs possèdent un diamètre, une tête et des caractéristiques mécaniques adaptés aux trous présents dans la pièce métallique. Leur forme permet notamment d'obtenir un contact correct entre la tête et le connecteur.
Une vis pour connecteurs métalliques est conçue pour la pose des sabots, équerres, feuillards et autres connecteurs compatibles. Des pointes annelées peuvent également être prévues selon la référence du connecteur : le choix entre vis et pointes dépend de la documentation du fabricant, et non uniquement de l'outil disponible.
Faut-il remplir tous les trous ?
Le nombre de trous utilisés ne doit pas être décidé au hasard. Certains connecteurs sont prévus pour un clouage ou vissage complet ; d'autres disposent de configurations partielles définies dans leurs documents techniques. Les trous de plus grand diamètre peuvent également être destinés à des boulons, des goujons ou des ancrages spécifiques : ils ne doivent pas être remplis avec une vis choisie uniquement parce qu'elle passe dans l'ouverture.
Il faut respecter :
-
le type de fixation demandé ;
-
le diamètre et la longueur prévus ;
-
le nombre de fixations ;
-
leur position dans le connecteur ;
-
les distances minimales dans le bois ;
-
la nature du support porteur.
Sur un support en béton ou en maçonnerie, les ailes peuvent nécessiter des goujons, un scellement ou d'autres fixations adaptées. Une fixation prévue pour du bois ne doit pas être utilisée de la même manière dans un parpaing ou une brique creuse.
À retenir
Un connecteur plus grand n'est pas automatiquement plus performant. La fiabilité de l'assemblage vient du bon ajustement du connecteur et du respect des fixations prévues par le fabricant.
Le sabot de charpente est le connecteur le plus adapté lorsque l'extrémité d'une solive, d'une panne ou d'une poutre doit être reçue et soutenue contre un élément porteur. L'équerre renforcée convient mieux pour relier deux pièces à angle droit, fixer une lisse, maintenir un chevron ou consolider une jonction qui possède déjà son propre appui. Retrouvez l'ensemble de nos connecteurs bois et de leurs fixations sur Krenobat.
