Fixations béton & scellement chimique pour ancrages structurels

La fixation dans le béton ne se résume pas à percer un trou et à enfoncer une cheville. La nature du béton, son état de fissuration, l'humidité du support, le type de charge et la durée de vie attendue de l'ancrage déterminent ensemble la solution technique adaptée. Utiliser une cheville plastique standard là où un goujon d'ancrage s'impose, ignorer la différence entre béton fissuré et non fissuré dans le choix d'une résine, ou négliger le nettoyage du forage avant scellement chimique : chacune de ces erreurs peut conduire à un décrochement différé ou immédiat, avec les conséquences que cela implique pour la sécurité de l'ouvrage et des personnes. Bien choisir sa fixation, c'est avant tout dimensionner correctement avant de poser.

Quelle fixation béton choisir selon le support et la charge ?

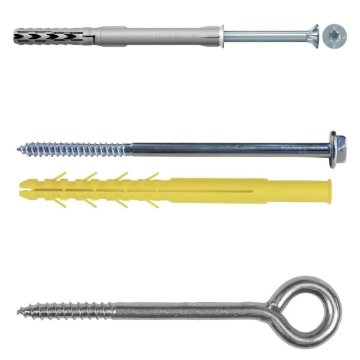

Les chevilles longues et rallongées sont dimensionnées pour les fixations avec une distance importante entre la surface de pose et le béton porteur. Elles traversent l'isolant, l'enduit, le bardage ou l'ossature intermédiaire pour aller ancrer dans le béton structurel au-delà. Certains modèles intègrent directement un tire-fond ou une vis, d'autres sont livrés séparément pour adapter l'organe de serrage à la configuration. Elles sont incontournables pour les fixations de menuiseries, les rails de bardage, les platines de structures légères et les liaisons façade-structure, notamment dans le cadre des chantiers d'isolation thermique par l'extérieur où le déport à franchir est important.

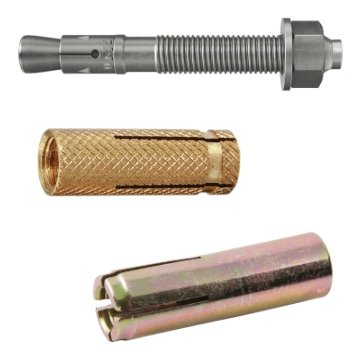

Les goujons d'ancrage fonctionnent par expansion mécanique dans le béton lors du serrage. La pression radiale exercée sur les parois du forage génère un effort de friction qui maintient l'ancrage sous charge. Leur résistance à l'arrachement et au cisaillement est nettement supérieure à celle des chevilles plastique, ce qui les rend adaptés aux fixations soumises à des charges importantes et répétées - garde-corps, structures métalliques, équipements lourds. Le choix du matériau dépend directement de l'exposition à la corrosion : en intérieur sec, l'acier électrozingué convient ; en milieu humide ou en façade exposée, le galvanisé à chaud s'impose ; en environnement corrosif ou en bord de mer, seul l'inox A4 garantit la durabilité de l'ancrage sur le long terme.

Les chevilles métalliques à frapper et les chevilles laiton complètent cette gamme pour les charges moyennes. La cheville à frapper s'enfonce au marteau et se verrouille par expansion lors du vissage, offrant une solution rapide pour les fixations courantes de second oeuvre sur matériaux pleins. La cheville laiton, plus douce pour les supports, convient aux fixations de finition et aux matériaux qui supporteraient mal l'agressivité d'une cheville acier.

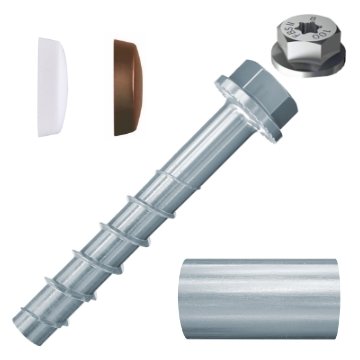

La vis béton directe constitue aujourd'hui la solution la plus rapide pour les fixations courantes dans le béton dur et la maçonnerie compacte. Elle se sert directement dans le forage réalisé au diamètre adapté, crée son propre filetage dans le support et développe immédiatement sa résistance mécanique. Pas de temps de prise, pas de matériau auxiliaire, possibilité de dévissage et de réintervention sans perdre la résistance initiale. Elle est particulièrement appréciée pour les fixations en série - cadres de fenêtres, ossatures légères, rails - sur les chantiers à cadence importante. Les capuchons de finition disponibles dans plusieurs coloris permettent de masquer proprement les têtes de vis sur les fixations apparentes de menuiserie.

Scellement chimique : quand et comment l'utiliser ?

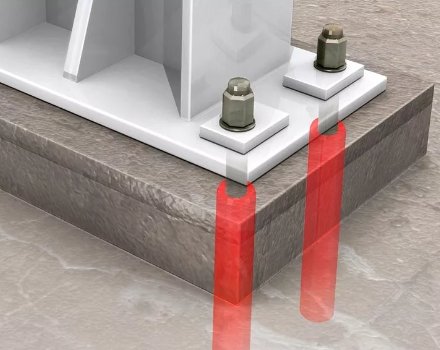

Le scellement chimique par résine d'injection prend le relais des fixations mécaniques dans les situations où ces dernières atteignent leurs limites. Dans un béton fissuré, une cheville à expansion peut aggraver la fissure existante lors de la mise en place : la résine, au contraire, remplit les vides par capillarité et crée une liaison adhésive sans pression radiale sur le support. Dans un support en maçonnerie creuse - briques à perforation verticale, parpaings à large alvéole - un tamis d'injection permet de confiner la résine dans la zone utile en l'empêchant de se perdre dans les alvéoles. Dans les zones de bord de dalle ou les forages rapprochés, les distances minimales d'entraxe et de bord des fixations mécaniques peuvent être contraignantes : la résine autorise des implantations plus serrées grâce à l'absence d'effort d'expansion.

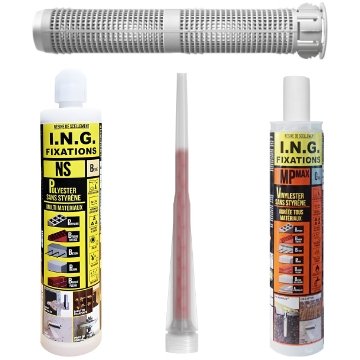

Le choix de la chimie de la résine dépend de la classe de charge et des conditions du chantier. La résine hybride est la plus polyvalente : bonne adhérence sur béton et maçonnerie, compatibilité avec les trous secs comme humides, et tenue aux températures de service variées. Les résines de haute performance - méthacrylate, vinylester - sont réservées aux ancrages structurels critiques, aux supports inondés ou aux applications exigeant une attestation technique rigoureuse. Les formulations sans substances nocives améliorent par ailleurs les conditions de travail lors de l'injection en espace confiné.

La qualité du scellement chimique dépend directement de la rigueur de la mise en oeuvre. Le forage doit être réalisé aux dimensions exactes prescrites, puis soigneusement nettoyé par soufflage et brossage - une interface poussiéreuse réduit considérablement l'adhérence de la résine. L'injection se fait en remontant depuis le fond du trou pour éviter d'emprisonner des poches d'air, à l'aide d'un pistolet adapté au format de la cartouche et après une purge initiale qui élimine les premières fractions du mélange non homogène. Un centreur maintient la tige en position pendant la polymérisation, et le temps de gel doit être strictement respecté avant toute application de charge. Chaque étape est nécessaire : en négliger une seule suffit à compromettre la résistance finale, souvent de façon non détectable avant la sollicitation en service.

Comment réussir une fixation dans le béton, étape par étape ?

Quelle que soit la solution retenue, la réussite d'une fixation dans le béton commence par un forage correct. Le diamètre du foret doit correspondre exactement à celui prescrit pour la cheville, le goujon ou la résine utilisés. La profondeur doit dépasser la longueur d'ancrage nécessaire, en tenant compte de la profondeur de la couche non porteuse à traverser le cas échéant. Un forage trop étroit empêche la mise en place ou fait éclater le support, un forage trop large compromet la tenue de la fixation.

Le nettoyage du forage est une étape trop souvent négligée qui conditionne pourtant directement la résistance finale, en particulier pour les scellements chimiques et les chevilles à expansion. Les poussières de perçage qui restent au fond du trou ou sur ses parois forment une interface qui réduit l'adhérence de la résine ou diminue l'effort de frettage d'une cheville mécanique. Le soufflage à la pompe et le brossage du forage avant mise en place de la fixation sont des gestes simples qui font une différence majeure sur la tenue de l'ancrage.

Enfin, le respect des distances de bord et d'entraxe est essentiel pour les charges importantes. Une fixation trop proche du bord d'une dalle ou d'un mur risque de provoquer un éclatement du béton sous charge ; deux fixations trop rapprochées interfèrent dans leur zone d'ancrage et réduisent leur résistance combinée. Les fiches techniques des fabricants indiquent les distances minimales à respecter selon le diamètre et la profondeur d'ancrage - des valeurs qu'il faut consulter pour les ouvrages soumis à des sollicitations importantes ou réglementées.

Pour réaliser les forages préalables au chevillage et au scellement, les perforateurs et leurs forets béton SDS sont l'équipement de base du poste de fixation. Et pour les fixations courantes sur supports non béton ou pour les charges légères, l'ensemble des chevilles nylon et corps creux couvre les besoins du second oeuvre.
