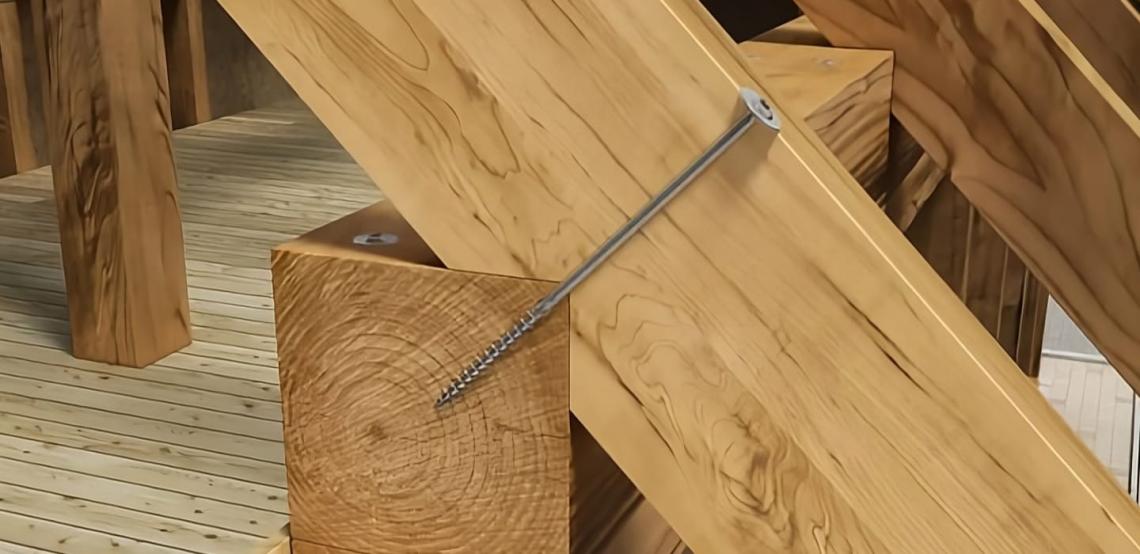

Pour assembler deux pièces de bois, fixer une ferrure ou renforcer une charpente, le choix ne dépend pas uniquement du diamètre de la fixation. Une vis de charpente, un tirefond et un boulon traversant ne fonctionnent pas de la même manière et ne répondent pas aux mêmes contraintes. La vis de charpente est rapide à poser et couvre de nombreux assemblages bois-bois ou métal-bois. Le tirefond se distingue par sa tête hexagonale et son diamètre important, adapté aux fixations demandant un serrage puissant. Le boulon traverse entièrement les pièces et travaille avec un écrou et des rondelles : il convient aux assemblages épais, démontables ou accessibles des deux côtés. Le choix doit tenir compte de l'épaisseur des éléments, de la nature du bois, du sens des efforts, de l'exposition à l'humidité et des prescriptions techniques applicables à l'ouvrage.
Quelle différence entre une vis de charpente, un tirefond et un boulon ?
Ces trois fixations sont employées en construction bois, mais leur principe de pose est différent.
La vis de charpente possède un filetage conçu pour pénétrer dans le bois et transmettre les efforts entre les pièces. Elle peut être entièrement ou partiellement filetée et recevoir une tête fraisée, cylindrique, hexagonale ou large.
Le tirefond bois est une vis de gros diamètre équipée d'une tête hexagonale. Il se serre avec une clé ou une douille et s'ancre directement dans le bois, sans écrou placé de l'autre côté.
Le boulon de charpente traverse les différentes pièces par un trou préalablement percé. L'assemblage est ensuite serré avec un écrou et des rondelles qui répartissent la pression sur le bois.
On peut résumer leur utilisation ainsi :
-
Vis de charpente : assemblage rapide et généralement réalisable depuis une seule face.
-
Tirefond : fixation de fort diamètre avec serrage par tête hexagonale.
-
Boulon : assemblage traversant maintenu entre une tête et un écrou.
La résistance finale dépend également du diamètre, de la profondeur d'ancrage, de la qualité du bois, des distances aux bords et de la configuration complète de l'assemblage.
Quand choisir une vis de charpente pour assembler du bois ?
La vis de charpente est adaptée pour relier des chevrons, des pièces d'ossature, des poutres, des panneaux structurels ou des éléments en bois massif. Elle peut également servir à fixer certaines ferrures lorsque la référence est prévue pour cet usage.
Son principal avantage est sa rapidité de mise en œuvre. L'assemblage peut souvent être réalisé depuis une seule face, sans percer entièrement les pièces ni installer un écrou à l'arrière. Les vis de construction modernes utilisent fréquemment une empreinte TX, qui améliore la transmission du couple et limite le risque que l'embout sorte de l'empreinte pendant le vissage.
Filetage partiel pour rapprocher deux pièces de bois
Une vis à filetage partiel possède une zone lisse entre la tête et le début du filetage. Le filetage s'ancre dans la seconde pièce, tandis que la tête vient plaquer la première contre celle-ci. Ce type de vis convient notamment pour serrer deux pièces de bois l'une contre l'autre, fixer un chevron ou une pièce rapportée, limiter les espaces entre les éléments, réaliser une pose affleurante avec une tête fraisée ou augmenter la surface d'appui avec une tête disque.
Pour que le serrage soit efficace, la partie lisse doit traverser correctement la première pièce. Si le filetage prend dans les deux éléments avant leur rapprochement, un espace peut rester entre les pièces.
Filetage total pour les connexions et les renforcements
Une vis à filetage total possède des filets sur presque toute sa longueur utile. Elle travaille par l'intermédiaire de son filetage dans les différentes pièces de bois. Elle peut être utilisée pour certains assemblages bois-bois, des connexions structurelles ou des renforcements prévus par les documents techniques du fabricant.
Une vis de charpente à filetage total est disponible en plusieurs diamètres et longueurs, avec parfois une tête cylindrique réduite qui facilite une pose discrète dans le bois. Le filetage total n'est pas systématiquement supérieur au filetage partiel : le choix dépend de la manière dont l'assemblage doit reprendre et transmettre les efforts.
Quand utiliser un tirefond dans une charpente bois ?
Le tirefond est une fixation de gros diamètre qui se visse directement dans le bois. Sa tête hexagonale permet d'appliquer un couple de serrage important avec une clé, une douille ou une visseuse équipée de l'accessoire approprié. Il est notamment utilisé pour fixer une ferrure ou une platine métallique, assembler des pièces de forte section, poser certains équipements sur une structure bois, réaliser une fixation accessible depuis une seule face, ou remplacer un boulon lorsqu'il est impossible de poser un écrou à l'arrière.
Un tirefond de construction à tête hexagonale complétée par une empreinte TX, avec un filetage partiel, est adapté aux assemblages bois-bois ou métal-bois. Il faut distinguer le tirefond traditionnel des vis de construction modernes à tête hexagonale : certaines références récentes possèdent une pointe et un filetage conçus pour réduire l'effort de vissage.
Un préperçage reste néanmoins conseillé ou nécessaire dans plusieurs situations : bois dur ou particulièrement dense, fixation de gros diamètre, pose proche d'une extrémité, faible distance par rapport au bord, risque de fendage, ou positionnement demandant une grande précision. Le diamètre de l'avant-trou doit respecter les préconisations du fabricant : un trou trop large réduit l'accroche du filetage, tandis qu'un trou trop étroit ne limite pas suffisamment les contraintes exercées sur le bois.
Quand choisir un boulon traversant pour une charpente ?
Le boulon convient lorsque les pièces peuvent être percées de part en part et que les deux faces de l'assemblage restent accessibles. Il est installé avec un écrou et généralement des rondelles placées sous la tête et sous l'écrou. Il est adapté pour assembler des éléments de bois épais, relier une pièce de bois à une ferrure métallique, réaliser un assemblage démontable, permettre le contrôle ou le resserrage de la fixation, poser certains connecteurs, plaques ou anneaux de charpente, ou créer une liaison traversante entre plusieurs éléments.
Un boulon de charpente à tête hexagonale avec écrou existe en plusieurs longueurs afin de s'adapter à l'épaisseur totale des pièces à assembler.
Les rondelles augmentent la surface d'appui et limitent l'enfoncement de la tête ou de l'écrou dans le bois pendant le serrage. Il faut toutefois éviter un serrage excessif : une pression trop importante peut écraser les fibres autour de la rondelle sans améliorer durablement la résistance de l'assemblage.
Filetage et tête : quels critères techniques regarder ?
Filetage total ou partiel
Le filetage partiel est principalement utilisé lorsque la vis doit rapprocher et serrer deux éléments : la partie lisse traverse la première pièce, tandis que le filetage s'ancre dans la seconde. Le filetage total est davantage orienté vers les connexions ou les renforcements dans lesquels la fixation doit reprendre des efforts sur une grande partie de sa longueur. Pour un assemblage courant entre deux pièces de bois, le filetage partiel est souvent le plus simple. Pour un renforcement structurel, une reprise d'effort ou une pose en biais, il faut se référer aux données techniques de la vis et au plan de fixation.
Tête fraisée pour une fixation affleurante
La tête fraisée pénètre dans la surface jusqu'à devenir affleurante. Elle convient lorsque la fixation ne doit pas dépasser, notamment sous un panneau, une plaque ou une pièce rapportée. Dans un bois tendre, un serrage excessif peut toutefois enfoncer la tête trop profondément.
Tête disque pour augmenter la surface d'appui
La tête disque est plus large qu'une tête fraisée classique. Elle répartit mieux la pression et réduit le risque que la tête s'enfonce dans le bois. Elle est particulièrement utile pour serrer des pièces de charpente ou des panneaux épais, la tête restant généralement visible après la pose.
Tête hexagonale pour un serrage à la douille
La tête hexagonale équipe les tirefonds et les boulons. Elle permet d'appliquer un couple important avec une clé ou une douille. Sur un tirefond, elle entraîne directement la fixation dans le bois. Sur un boulon, elle permet de maintenir la tête pendant que l'écrou est serré de l'autre côté.
À retenir
Le choix ne doit pas se limiter à la fixation ayant le plus grand diamètre : il doit correspondre au fonctionnement réel de l'assemblage et à la manière dont les efforts sont repris.
Bien dimensionner sa fixation : longueur, diamètre, préperçage et protection
Choisir la longueur
Pour une vis ou un tirefond, la fixation doit traverser la première pièce puis conserver une profondeur d'ancrage suffisante dans l'élément porteur. La longueur dépend notamment de l'épaisseur de la pièce rapportée, du diamètre de la fixation, de la profondeur d'ancrage requise, du type de filetage, de la nature du bois et des efforts appliqués à l'assemblage.
Pour un boulon, il faut additionner :
-
l'épaisseur totale des pièces de bois ;
-
l'épaisseur des éventuelles ferrures ;
-
les rondelles ;
-
l'écrou ;
-
la longueur de filetage nécessaire au serrage.
Il n'existe pas de règle universelle permettant de choisir toutes les vis de charpente à partir de la seule épaisseur du bois. Pour un assemblage porteur, les dimensions doivent être vérifiées à l'aide des tableaux de charges du fabricant ou d'une note de calcul.
Choisir le diamètre
Un diamètre plus important peut augmenter la capacité de la fixation, mais il exerce aussi davantage de contraintes sur le bois. Le choix doit tenir compte des charges à reprendre, de l'épaisseur des pièces, de la distance par rapport aux bords, de l'écartement entre les fixations, du risque de fendage et de la profondeur d'ancrage disponible.
Une fixation surdimensionnée et posée trop près d'une extrémité peut fragiliser le bois. À l'inverse, une vis trop fine ou trop courte risque de ne pas offrir l'ancrage nécessaire. Pour les assemblages de charpente, il faut respecter les distances minimales de pose et les conditions indiquées dans la documentation technique du produit.
Faut-il toujours prépercer ?
Certaines vis de charpente sont conçues pour être posées sans préperçage dans les bois résineux et dans les conditions définies par le fabricant : leur pointe et leur géométrie réduisent le couple de vissage et facilitent la pénétration dans le matériau. Un avant-trou reste conseillé lorsque la pose présente un risque de fendage ou demande une grande précision, notamment avec un bois dur, un gros diamètre, une fixation proche d'un bord, plusieurs vis rapprochées, une pièce de faible section, un assemblage visible ou un couple de vissage particulièrement élevé.
Pour un boulon traversant, le perçage est obligatoire. Le trou doit rester adapté au diamètre du boulon, sans jeu excessif susceptible de rendre l'assemblage imprécis.
Quelle protection pour une fixation extérieure ?
Une fixation utilisée sous couverture, en extérieur ou dans une ambiance humide doit posséder une protection adaptée à son environnement. Les fixations électrozinguées sont principalement destinées aux usages prévus dans leur fiche technique, souvent en intérieur ou dans des zones protégées. Pour une structure exposée aux intempéries, une protection renforcée ou un acier inoxydable peut être nécessaire.
Il faut également vérifier la compatibilité entre la fixation et les connecteurs métalliques : une vis, une rondelle et une ferrure possédant des protections très différentes peuvent se dégrader plus rapidement dans une ambiance humide ou corrosive. La couleur du revêtement ne permet pas à elle seule de connaître sa résistance ; il faut consulter les indications du fabricant concernant la classe de service, la corrosion et les conditions d'exposition.
La vis de charpente est la solution la plus polyvalente pour de nombreux assemblages bois-bois et métal-bois : elle se pose rapidement, souvent depuis une seule face, et existe avec plusieurs formes de tête et de filetage. Le tirefond convient aux fixations de forte section demandant un serrage à la douille, notamment lorsque l'arrière de l'assemblage n'est pas accessible. Le boulon de charpente traverse entièrement les éléments et fonctionne avec un écrou et des rondelles : il est particulièrement adapté aux assemblages épais, démontables ou associés à des connecteurs spécifiques. Pour une construction porteuse, le choix final doit être validé à partir des dimensions des pièces, des charges, des distances de pose et des documents techniques de la fixation. Retrouvez l'ensemble de nos vis de charpente, tirefonds et boulons sur Krenobat.
